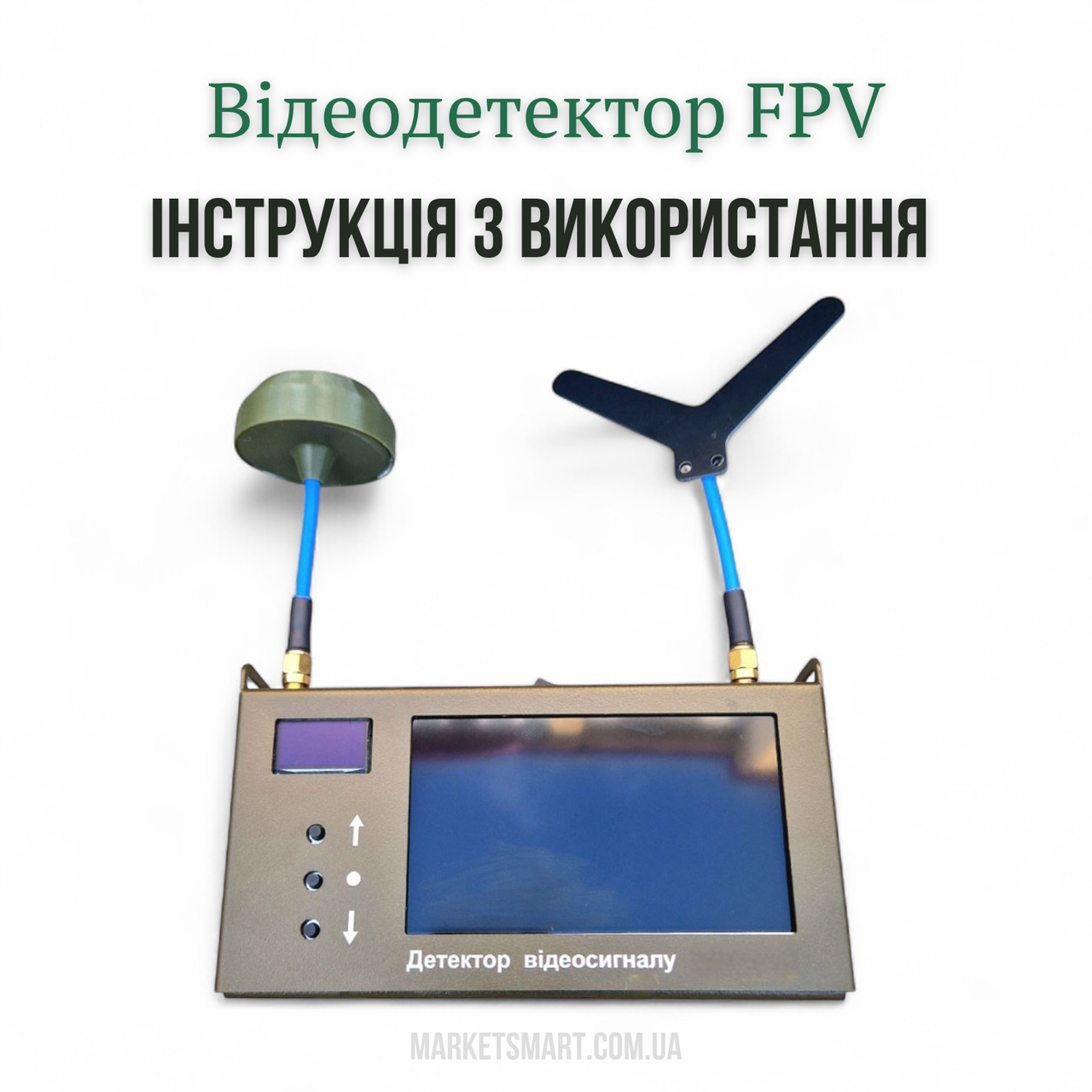

Дводіапазонний детектор/сканер аналогових частот FPV-дронів 1.2 / 5.8 ГГц
Переведіть перемикач живлення у положення ON.
Пристрій автоматично почне сканування доступних відеоканалів у діапазонах:
840–2200 МГц (1.2 ГГц)
4800–6200 МГц (5.8 ГГц)
На корпусі є позначення для кожного діапазону.
Закріпіть антени згідно з маркуванням:
антена 1.2 ГГц
антена 5.8 ГГц
Для зарядки використовуйте роз’єм USB Type-C.
Підтримується швидка зарядка (Fast Charge).
Основне керування (OLED-кнопки):
▲ — попередній канал
▼ — наступний канал
● ОК — вибір / фіксація каналу («ЗАБЛОКОВАНО»)
👉 Повторне ОК або перезапуск — відновлення автосканування
Додаткові комбінації (під час увімкнення):
▲ + живлення → Меню налаштувань (яскравість дисплея, увімк./вимк. звук)
▼ + живлення → Режим приймача (Manual RX)
ОК + живлення → Режим MODE (Wi-Fi / оновлення ПЗ)
Основний екран (4.3") показує перехоплене аналогове відео (PAL/NTSC), якщо воно присутнє на обраній частоті.
OLED-дисплей відображає: діапазон (1.2 / 5.8 ГГц), поточну частоту, рівень сигналу (RSSI) та позначку V:1 (є відео) / V:0 (відео немає).
При виявленні активності спрацьовують світловий індикатор і звук.
Коли пристрій знаходить активність на каналі, він утримує його ~5 секунд (налаштовується до 10 с), після чого продовжує сканування.
Якщо на частоті присутнє аналогове відео, картинка автоматично виводиться на екран.
Якщо сигнал цифровий/закодований/телеметрія — відео не з’явиться, але частота та рівень сигналу відобразяться на OLED.
▲ / ▼ — перемикання каналів
ОК — вибір та фіксація каналу («ЗАБЛОКОВАНО»)
У режимі блокування можна кнопками ▲ / ▼ виконувати тонку підстройку частоти в межах діапазону для точнішого прийому.
Для повернення до автосканування — натисніть ОК ще раз або перезапустіть пристрій.
Використовуйте 3.5 мм AV-вихід для підключення зовнішнього монітора чи відеореєстратора.
Зовнішнє підключення не вимикає вбудований дисплей.
Для оновлення ПЗ або зміни розширених налаштувань:
Утримуйте середню кнопку (ОК / MODE) під час увімкнення.
Пристрій створить Wi-Fi-точку доступу:
SSID: PTAH-2
Пароль: 88888888
IP: 192.168.4.1
Під’єднайтесь та відкрийте у браузері 192.168.4.1.
Виконайте оновлення ПЗ або змініть параметри.
Список каналів відображається у форматі:
Діапазон (840–2200 / 4800–6200 МГц) + Частота (МГц) + V (0/1)
Приклади:
5.8G 5865 МГц V:1 — відео присутнє
1.2G 1080 МГц V:1 — відео присутнє
1.2G 1100 МГц V:0 — активність без відео
Позначки/події:
ЗАБЛОКОВАНО — канал зафіксовано
Низький заряд — при <5% з’являється повідомлення та звуковий сигнал
Меню налаштувань: ▲ + живлення (4 рівні яскравості, вкл./вимк. звук)
Manual RX: ▼ + живлення (ручне виставлення частоти з кроком 1 МГц, автосканування вимикається)
▪ зручно для спрямованих антен або якщо відома робоча частота БпЛА
У режимі «ЗАБЛОКОВАНО» автосканування зупиняється, пристрій тримає канал до розблокування або перезапуску.
Якщо сигнал зникає повністю, канал видаляється зі списку через ~20 секунд.
Пристрій показує відео тільки з аналогових PAL/NTSC сигналів.
Цифровий/закодований сигнал або телеметрія можуть визначатися як активність (V:0), але без картинки.
Якщо дрон працює в іншому діапазоні, відео не з’явиться.
На результат впливають: рельєф, перешкоди, швидкість підльоту, умови роботи.
