"Спрямована рупорна антена WIMAX для ретрансляторів (5050-6000 МГц) RP-SMA Male"

Опис

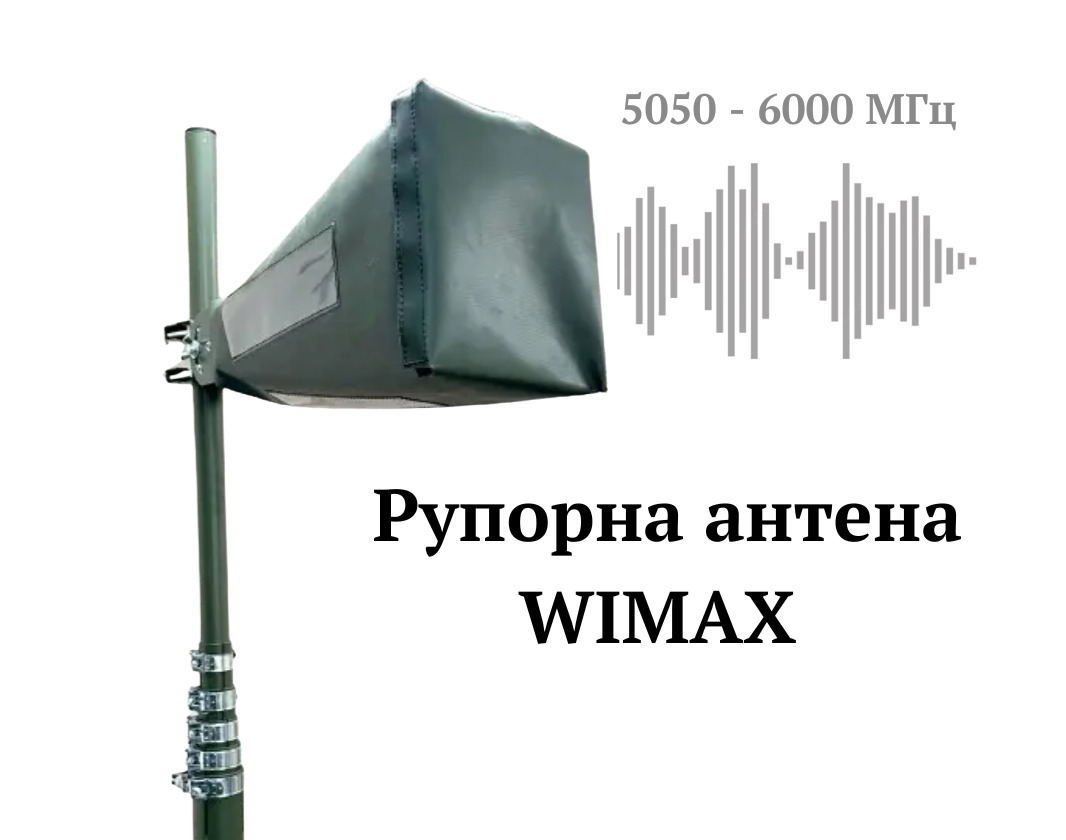

Антена рупорна WIMAX ретранслятора — призначена для приймання та передавання лінійно-поляризованих сигналів і дає роздільне використання вертикальної й горизонтальної поляризацій двома незалежними пристроями. Характеризується високою спрямованістю, низьким рівнем кросольоризаційного випромінювання й гарним узгодженням із коаксіальними фідерними трактами.

Антена виготовлена у формі пірамідального рупора на базі квадратного хвилевода 34х34 мм, для виготовлення якого використаний алюмінієвий сплав, з кронштейном для кріплення на обладнання.

Характеристики

📌 Призначення: Для використання в приміщеннях та на відкритому повітрі
📌 Кріплення: На кронштейні
📌 Вага: 1,2 кг

📡 Робочий діапазон частот: 5050 — 6000 МГц
📈 Коефіцієнт підсилення: 20 дБі
🎯 Ширина проміня: 20°
↕ Поляризація: Вертикальна та горизонтальна
🔗 Роз’єми: 2 шт. (тип RP SMA-Male, можливість зміни під запит)


Антена характеризується високою спрямованістю, низьким рівнем кроспольоризаційного випромінювання й гарним узгодженням із коаксіальними фідерними трактами з хвильовим опором 50 Ом .

       Антену виготовлено у формі пірамідального рупора на базі квадратного хвилеводу 34х34 мм, для виготовлення якого використаний алюмінієвий сплав.

      У хвилеводній частині рупора в ортогональних площинах вмонтовано два коаксіально-хвильові переходи завдовжки 25 см  з коаксіальними роз'ємами типу RP SMA-male  (RP SMA-тато).

На прохання замовника, можна встановити інший роз'єм виходу або змінити довжину кабелів.

Антена має кронштейн для кріплення на обладнання.

Основні параметри антени:

    - Робочий діапазон частот 5050... 6000 МГц
    - Коефіцієнт спрямованості у робочому діапазоні частот, не менше ніж
частот, не менше ніж:
                                  для вертикальної поляризації 20,0 дБ
                                  для горизонтальної поляризації 20,0 дБ

    - Ширина діаграми спрямованості у робочому діапазоні
частот за рівнем мінус 3 дБ, не більше ніж:                 19 град .

    - Коефіцієнт кросополяризаційного випромінювання
в робочому діапазоні частот, не менше ніж - 26 дБ
    - КСВН на роз'ємі вертикальної полярності
               в робочому діапазоні частот, не більш ніж 1,31

    - КСВН на роз'ємі горизонтальної полярності
               в робочому діапазоні частот, не більш ніж 1,22

 - Габаритні розміри антени 224х224х405 мм

 - Вага антени 1,2 кг

Діаграма спрямованості антени на частоті 5,8 ГГц у вертикальній та горизонтальній поляризації.

Залежність коефіцієнта кросополяризаційного випромінювання від частоти.

Залежність коефіцієнта стоячої хвилі від частоти на роз'ємі вертикальної полярності.

Залежність коефіцієнта стоячої хвилі від частоти на роз'ємі горизонтальної полярності.

Додаткова інформація

📌 Рупорна пірамідальна антена – це 4-гранна піраміда з квадратним перерізом. Вона є найбільш затребуваним типом рупорних антен через свою високу ефективність та широкий спектр застосування.

📌 Галузь застосування:

• Використання з різними видами обладнання.
• Робота в несприятливих кліматичних умовах.
• Використання на мобільних або стаціонарних об'єктах.

📌 Важливо! При замовленні рекомендуємо уточнювати довжину кабелів та типи роз’ємів для точного підбору під ваші потреби.

🚀 Антена забезпечує стабільний зв’язок, високу спрямованість сигналу та можливість кастомізації частотного діапазону.
