9 150 ₴
Професійна серія RF-блоків для РЕБ-систем, антипташок, рюкзачних і стаціонарних джамерів
| VHF / UHF | С- та ISM-band |
|---|---|
| 200 – 300 МГц | 2 100 – 2 250 МГц |
| 300 – 400 МГц | 2 250 – 2 400 МГц |
| 400 – 500 МГц | 2 400 – 2 550 МГц |
| 500 – 600 МГц | 2 550 – 2 700 МГц |
| 600 – 700 МГц | 5 700 – 5 850 МГц |
| 700 – 800 МГц | |
| 800 – 900 МГц | |
| 900 – 1 050 МГц |
Потужність усіх версій однакова — 47 dBm ± 1 дБ (~50 Вт) на виході SMA-female при живленні 24–30 V DC.
GaN-HEMT каскад — ККД до 55 %, менший нагрів і вага проти традиційних LDMOS.
Вбудований феритовий циркулятор RFTYI 150 Вт — захист від відбитої хвилі; модуль переживе тимчасовий КСВ до 2:1.
Автоматичне вимкнення при T > 90 °C або перевищенні струму.
Корпус 125 × 61 × 20 мм, 320 г — компактно для 50 Вт; 4 мм стінка слугує радіатором.
Пасив + активне охолодження — для безперервної роботи додайте ребристий радіатор або вентилятор 60–80 мм.
Швидка інтеграція — підходить до більшості контролерів РЕБ; у разі потреби можна вивести лінію EN/FAULT (опція).
| GaN | LDMOS |
|---|---|
| > 50 % ККД при 28 V → менше тепла, менший радіатор | 35–40 % ККД, зайва вага та обдув |
| Витримує вищі напруги та температури | Чутливий до перенапруги й перегріву |
| Компактні чіпи → модуль легший на 20–30 % | Більші корпуси, важчий керамічний фланець |
| Стабільне посилення на високих частотах (до 6 ГГц) | Ефективність різко падає після 3 ГГц |
| Краще переносить короткочасний VSWR | Часто «вигорає» при розузгодженні антени |
Підсумок: GaN-транзистори дають ту ж потужність у менших габаритах, менше гріються й надійніше працюють у польових умовах, де ідеальний КСВ не гарантований.

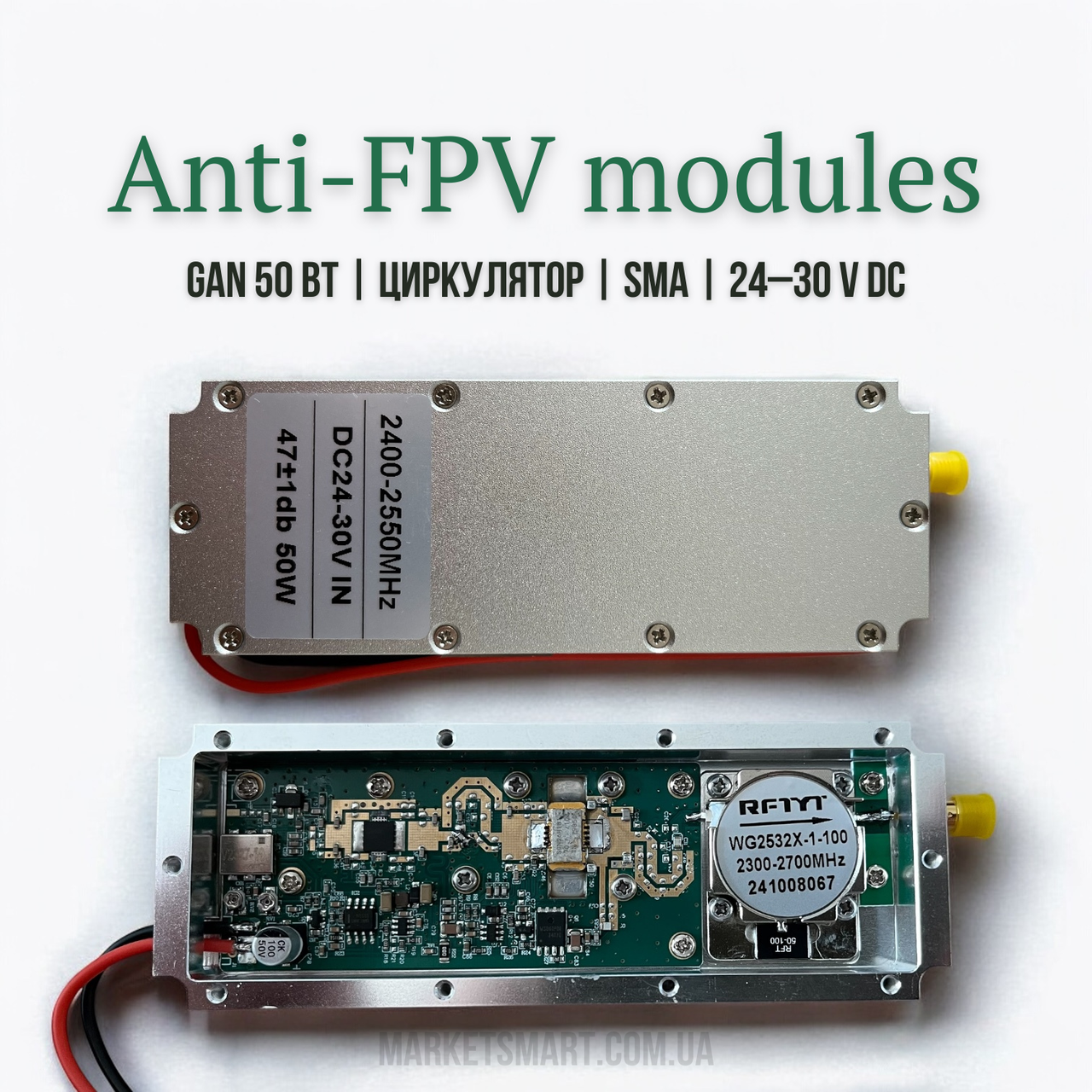

Давайте подивимося що саме всередині модуля Titan-GaN Compact діапазону 2,3–2,7 ГГц
Силовий каскад GaN-HEMT 50 Вт
• У центрі плати – керамічний транзистор у фланцевому корпусі (маркування S9N04***). Його паспортна стеля ≈ 60 Вт, тому робочі 47 dBm (≈ 50 Вт) мають безпечний запас.
Драйверний каскад
• Над силовим блоком – чорний QFN-підсилювач на +30 dBm.
• Узгодження виконане мікросмужками та індуктивностями (червоні дроти з емаллю), що забезпечує лінійний вихід по всій смузі.
Феритовий циркулятор-ізолятор RFTYI
• Білий «млинчик» – модель WG2532X-1-100 (номінал 150 Вт, смуга 2,3–2,7 ГГц).
• Стрілка «1 → 2» веде енергію до антени; відбитий сигнал уходить у порт 3 із навантаженням RF-T 50-100 Ω. Завдяки цьому транзистор захищений навіть при КСВ ≈ 2:1.
Контроль і захист
• У нижній частині плати – мікроконтролер, термодатчик, шунт струму.
• При T > 90 °C або VSWR > 1,5 контролер відключає каскад (зелений LED гасне, червоний спалахує). Окремого білого дроту керування ця ревізія не має – усе відпрацьовує сама плата.
Фільтрація живлення
• LC-фільтр (дросель «47 µH» + конденсатор 47 µF 50 V) відсікає імпульсні шуми.
• Робота при 24–30 V DC; споживання під навантаженням – 4,8–5,2 А.
Якість монтажу
• Срібний припій, акуратно очищений флюс, теплові «містки» затягнуті гвинтами до корпуса-радіатора. Це гарантує стабільний тепловідвід і механічну міцність навіть у польових умовах.
Подайте 28 V на червоний (+) і чорний (–) дроти.
Під’єднайте еквівалент 50 Ω і виміряйте вихід – буде 47 ± 1 dBm (≈ 50 Вт).
Зніміть навантаження – модуль піде у захист, що підтвердить роботу циркулятора й контролера.
Чому можна довіряти цьому модулю?
• Використані GaN-HEMT і циркулятор на 150 Вт від RFTYI ( циркулятор RFTYI застосовують у промислових передавачах до 150 Вт, тому ресурс модуля за нормального охолодження — понад 10 000 годин.)– ті ж компоненти ставлять у військові РЕБ-станції.
• Кожен екземпляр проходить заводовий прогрів і наш стендовий тест перед відправкою.
• Продуманий захист робить підсилювач «неубиваним» у реальних польових умовах.
Отже, це не «безіменний» блок, а професійний 50-ватний модуль із повноцінним ізолятором і контролем – надійне серце вашої РЕБ-системи.
Серія роликів офіційних тестів модулів Titan-GaN 50 Вт: вимір потужності, КСВ та спектра.
