Відправка з 27 грудня 2025Модуль придушення FPV Titan-GaN 50 Вт • 700 – 800 МГц
RF-підсилювач для польових РЕБ-комплексів: дає 47 dBm (≈ 50 Вт) на вихідному SMA-конекторі за живлення 24 – 30 V DC. Побудований на високоефективному GaN-HEMT-каскаді, оснащений феритовим циркулятором RFTYI 150 Вт і багаторівневим захистом від КСВ, перегріву та перевантаження. Корпус 125 × 61 × 20 мм (320 г) одночасно виконує роль радіатора; модуль легко інтегрується у рюкзачні та стаціонарні джамери й може безперервно працювати 24/7 у пилу, вібраціях і температурному діапазоні –40 … +70 °C.
| Параметр | Значення |
|---|---|
| Робоча смуга | 700 – 800 МГц |
| Вихідна потужність | 47 ± 1 dBm ≈ 50 Вт |
| Роз’єм / ізоляція | SMA-female + циркулятор RFTYI 150 Вт |
| ККД @ 28 V | ≈ 55 % (GaN-HEMT) |
| Захисти | VSWR, T > 90 °C, надструм |
| Живлення | 24 – 30 V DC, ≤ 5,2 A |
| Габарити / маса | 125 × 61 × 20 мм / 0,32 кг |
| GaN | LDMOS |
|---|---|
| > 50 % ККД при 28 V → менше тепла, менший радіатор | 35–40 % ККД, зайва вага та обдув |
| Витримує вищі напруги та температури | Чутливий до перенапруги й перегріву |
| Компактні чіпи → модуль легший на 20–30 % | Більші корпуси, важчий керамічний фланець |
| Стабільне посилення на високих частотах (до 6 ГГц) | Ефективність різко падає після 3 ГГц |
| Краще переносить короткочасний VSWR | Часто «вигорає» при розузгодженні антени |
Підсумок: GaN-транзистори дають ту ж потужність у менших габаритах, менше гріються й надійніше працюють у польових умовах, де ідеальний КСВ не гарантований.

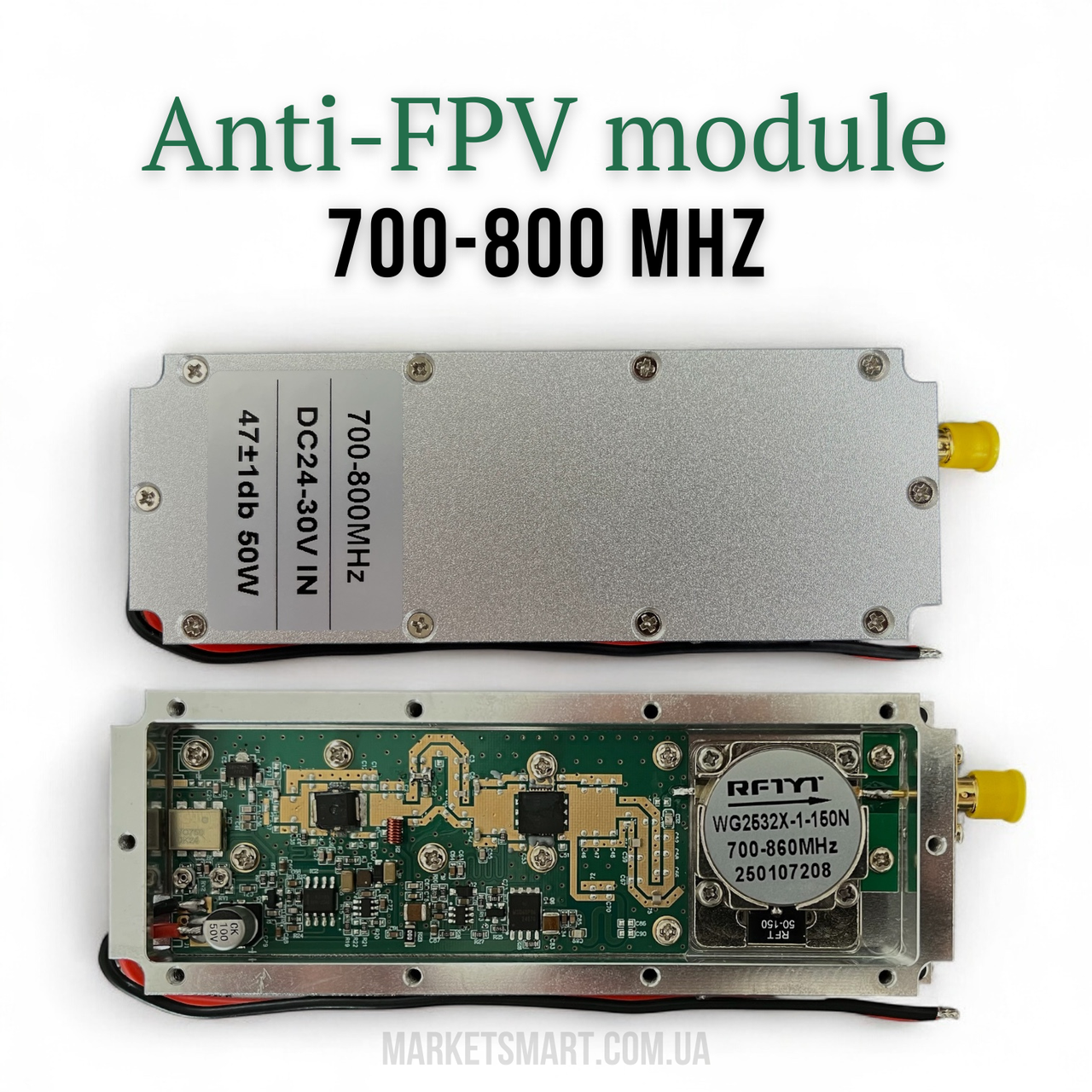

Силовий каскад GaN-HEMT 50 Вт
• У центрі плати — керамічний транзистор у фланцевому корпусі (S9N04***), паспорт ≈ 60 Вт, тож 47 dBm мають запас.
Драйверний каскад
• Над силовим блоком — чорний QFN-підсилювач +30 dBm.
• Узгодження — мікросмужки та індуктивність (червона емаль-дротинка) забезпечують рівну АЧХ.
Феритовий циркулятор-ізолятор RFTYI
• Білий «млинчик» — WG2532X-1-150N, номінал 150 Вт, смуга 700-860 МГц.
• Стрілка «1 → 2» — вихід до антени; відбитий сигнал скидається у порт 3 з навантаженням 50 Ω: захист навіть при КСВ ≈ 2 : 1.
Контроль і захист
• MCU, термодатчик, шунт струму.
• T > 90 °C або VSWR > 1,5 — каскад відключається (LED-індикація).
Фільтрація живлення
• LC-фільтр 47 µH + 47 µF/50 V відсікає шуми; робота при 24-30 V, I ≤ 5,2 A.
Якість монтажу
• Срібний припій, очищений флюс; теплові містки затягнуті до 4-мм алюмінієвого корпуса.
Швидкий тест потужності
Подати 28 V на червоний (+) і чорний (–) дроти.
Під’єднати еквівалент 50 Ω — побачити 47 ± 1 dBm.
Зняти навантаження — модуль іде у захист, що підтверджує роботу циркулятора й контролера.
Надійність
• GaN-HEMT + RFTYI 150 Вт — компоненти військового рівня, ресурс > 10 000 годин.
• Кожен екземпляр проходить прогрів і стендовий контроль.
• Багаторівневий захист робить підсилювач фактично «неубиваним» у полі.
Titan-GaN 700 – 800 МГц — професійний 50-ватний модуль із повноцінним ізолятором та контролем — надійне «серце» вашої РЕБ-системи.
