Компактний RF-підсилювач для рюкзачних і стаціонарних джамерів: видає 47 dBm ≈ 50 Вт на вихідному SMA при живленні 24 – 30 V DC. Зібраний на високоефективному GaN-HEMT каскаді, оснащений феритовим циркулятором RFTYI 150 Вт і повним набором автозахистів від КСВ, перегріву й перевантаження. Корпус 125 × 45 × 20 мм (320 г) працює як власний радіатор, тож модуль легко інтегрується у будь-який РЕБ-комплекс і готовий трудитись 24 / 7 при −40…+70 °C.
| Параметр | Значення |
|---|---|
| Робоча смуга | 400 – 500 МГц |
| Вихідна потужність | 47 ± 1 dBm ≈ 50 Вт |
| Роз’єм / ізоляція | SMA-female + циркулятор RFTYI 150 Вт |
| ККД @ 28 V | ≈ 55 % (GaN-HEMT) |
| Захисти | VSWR, T > 90 °C, надструм |
| Живлення | 24 – 30 V DC, ≤ 5,2 A |
| Габарити / маса | 125 × 45 × 20 мм / 0,32 кг |
| GaN | LDMOS |
|---|---|
| > 50 % ККД при 28 V → менше тепла, менший радіатор | 35–40 % ККД, зайва вага та обдув |
| Витримує вищі напруги та температури | Чутливий до перенапруги й перегріву |
| Компактні чіпи → модуль легший на 20–30 % | Більші корпуси, важчий керамічний фланець |
| Стабільне посилення на високих частотах (до 6 ГГц) | Ефективність різко падає після 3 ГГц |
| Краще переносить короткочасний VSWR | Часто «вигорає» при розузгодженні антени |
Підсумок: GaN-транзистори дають ту ж потужність у менших габаритах, менше гріються й надійніше працюють у польових умовах, де ідеальний КСВ не гарантований.

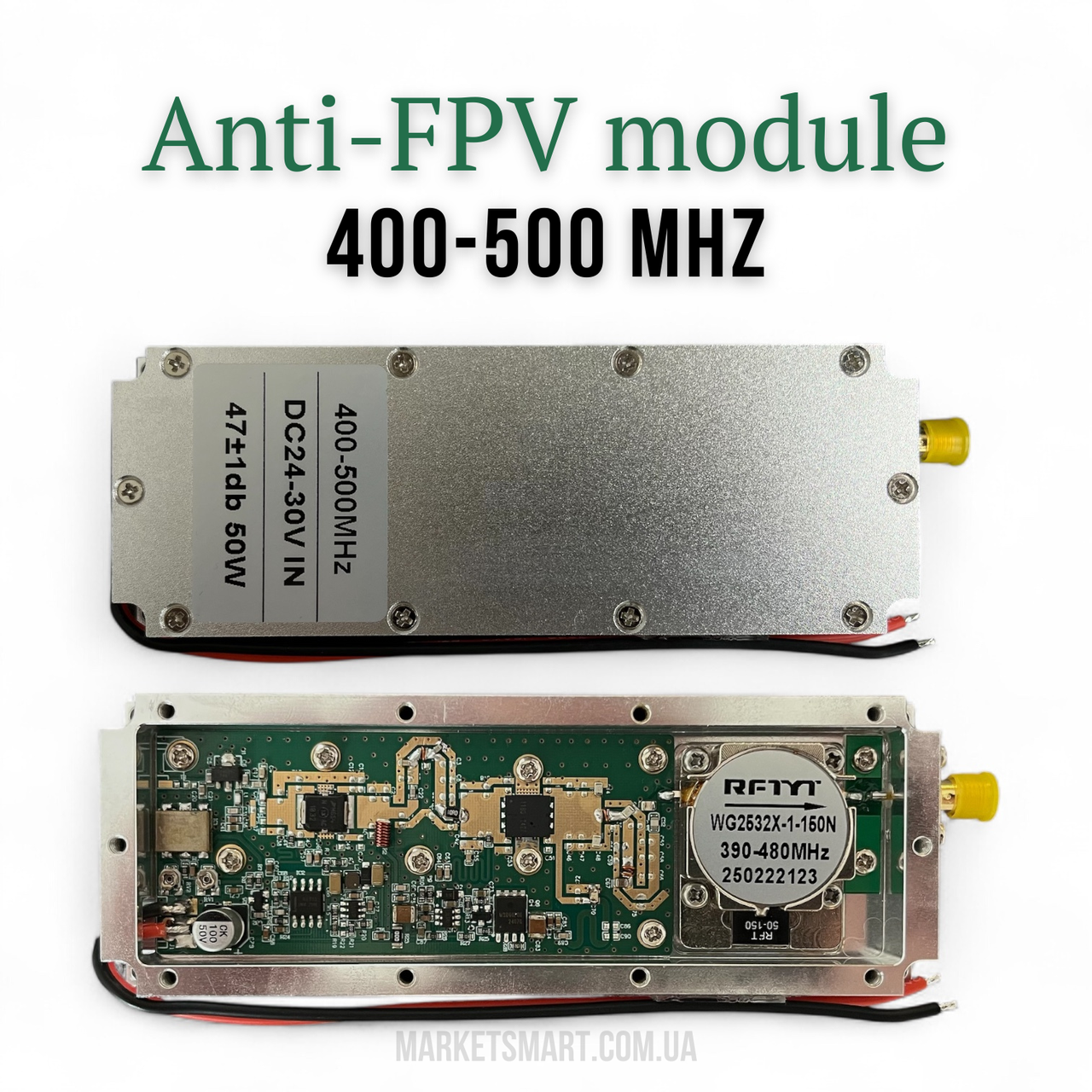

Силовий каскад GaN-HEMT 50 Вт
У центрі плати — фланцевий транзистор GaN-HEMT (паспорт ≈ 60 Вт), робочі 47 dBm мають запас по міцності.
Драйверний каскад
Вище силового блоку — QFN-підсилювач на +30 dBm.
Узгодження — мікросмужки та емаль-індуктивність (червона), що забезпечують рівну АЧХ у смузі 100 МГц.
Феритовий циркулятор-ізолятор RFTYI
Білий «млинчик» — модель WG2532X-1-150N (номінал 150 Вт, смуга 390–480 МГц).
Стрілка 1 → 2 веде енергію до антени; відбиття скидається в порт 3 з навантаженням RF-T 50-100 Ω, тож транзистор захищений навіть при КСВ ≈ 2 : 1.
Контроль і захист
MCU, термодатчик, шунт струму.
При T > 90 °C або VSWR > 1,5 контролер вимикає каскад (зелений LED гасне, червоний спалахує). Окремої лінії EN у цій ревізії немає — плата все робить самостійно.
Фільтрація живлення
LC-фільтр (дросель 47 µH + конденсатор 47 µF 50 V) прибирає імпульсні шуми; споживання ≤ 5,2 A @ 28 V.
Якість монтажу
Срібний припій, очищений флюс; теплові «містки» стягнуті гвинтами до 4-мм алюмінієвого корпуса — надійний тепловідвід і міцність у трясці та пилу.
Подайте 28 V на червоний (+) та чорний (–).
Під’єднайте еквівалент 50 Ω — отримаєте 47 ± 1 dBm.
Заберіть навантаження — модуль піде в захист, підтверджуючи роботу циркулятора й контролера.
GaN-HEMT + RFTYI 150 Вт — ті ж компоненти стоять у військових передавачах; ресурс при нормальному охолодженні > 10 000 год.
Кожен модуль проходить заводовий прогрів і стендовий тест.
Багаторівневий захист робить підсилювач «неубиваним» у реальних бойових умовах.
Titan-GaN 400–500 МГц — це професійний 50-ватний модуль з повноцінним ізолятором і контролем, надійне «серце» вашої РЕБ-системи.
