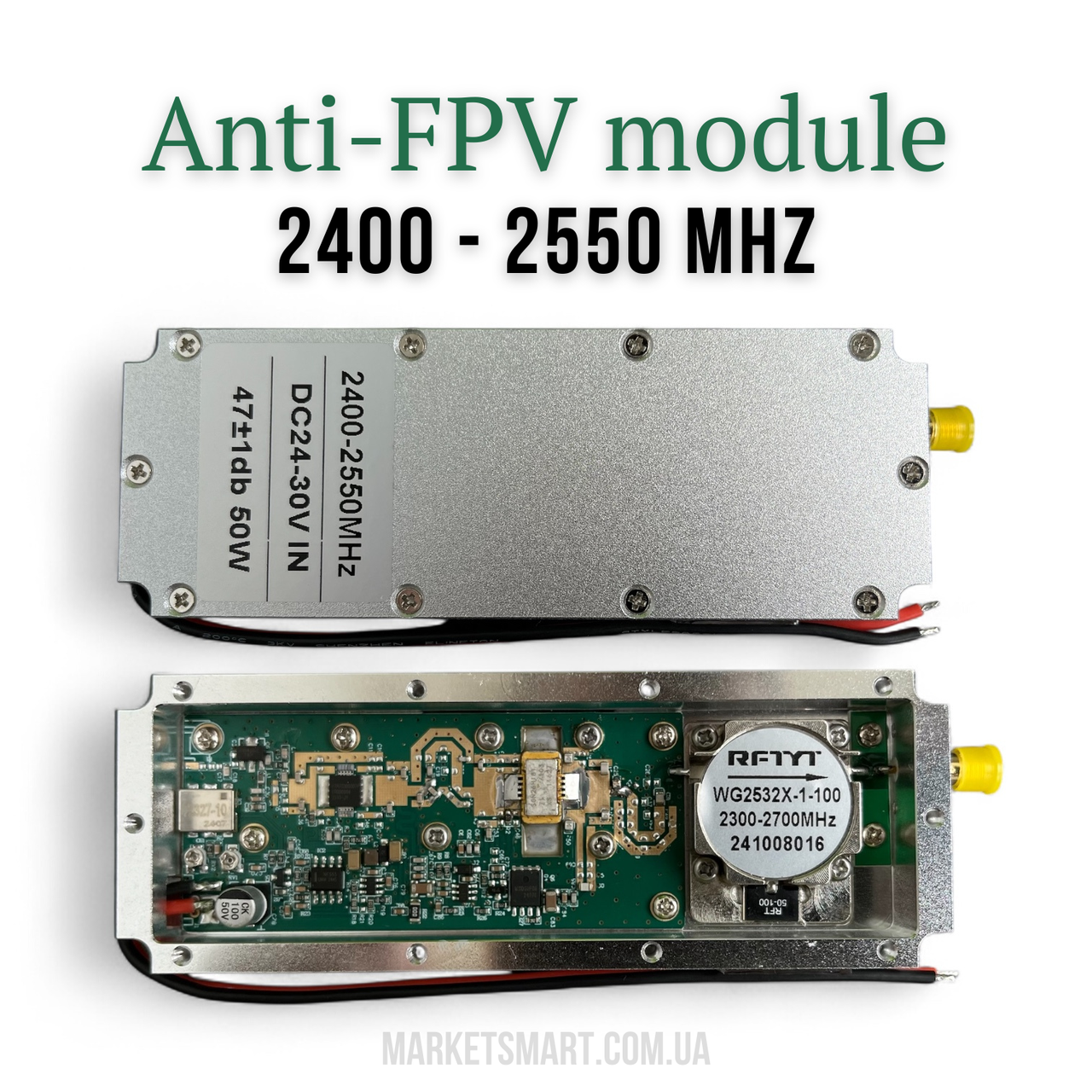

Модуль перешкод FPV Titan-GaN 50 Вт • 2400 – 2550 МГц
Компактний RF-підсилювач, що видає 47 dBm (≈ 50 Вт) на вихідному SMA-конекторі при живленні 24 – 30 V DC. Побудований на високоефективному GaN-HEMT-каскаді, оснащений феритовим циркулятором RFTYI 150 Вт та багаторівневою автоматичною захищеністю від КСВ, перегріву і перевантаження. Корпус 125 × 45 × 20 мм (0,32 кг) виконує роль радіатора; модуль швидко інтегрується у рюкзачні та стаціонарні РЕБ-системи й здатен працювати безупинно 24/7 у пилу, вібрації та –40 … +70 °C.
Ключові параметри
| Параметр | Значення |
|---|---|
| Робоча смуга | 2400 – 2550 МГц |
| Вихідна потужність | 47 ± 1 dBm ≈ 50 Вт |
| Роз’єм / ізоляція | SMA-female + циркулятор RFTYI 150 Вт |
| ККД @ 28 V | ≈ 55 % (GaN-HEMT) |
| Захисти | VSWR, T>90 °C, надструм |
| Живлення | 24 – 30 V DC, ≤ 5,2 A |
| Габарити / маса | 125 × 45 × 20 мм / 0,32 кг |
| GaN | LDMOS |
|---|---|
| > 50 % ККД при 28 V → менше тепла, менший радіатор | 35–40 % ККД, зайва вага та обдув |
| Витримує вищі напруги та температури | Чутливий до перенапруги й перегріву |
| Компактні чіпи → модуль легший на 20–30 % | Більші корпуси, важчий керамічний фланець |
| Стабільне посилення на високих частотах (до 6 ГГц) | Ефективність різко падає після 3 ГГц |
| Краще переносить короткочасний VSWR | Часто «вигорає» при розузгодженні антени |
Підсумок: GaN-транзистори дають ту ж потужність у менших габаритах, менше гріються й надійніше працюють у польових умовах, де ідеальний КСВ не гарантований.

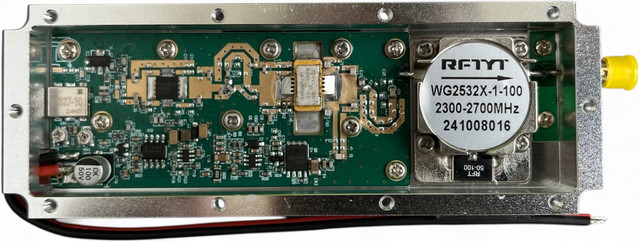

Що всередині Titan-GaN 2400-2550 МГц
Силовий каскад GaN-HEMT 50 Вт
У центрі — керамічний транзистор S9N26H181-70 (паспорт ≈ 60 Вт). Робочі 47 dBm мають комфортний запас по надійності.
Металевий фланець притягнутий через термопрокладку до 4-мм алюмінієвого корпуса-радіатора.
Драйверний каскад
Два чорні QFN-підсилювачі на +30 dBm формують рівну АЧХ у смузі 150 МГц.
Узгодження — мікросмужки, керамічні С-конденсатори та L-провід (емальована котушка) для мінімальних втрат.
Проміжний фільтр-трансформатор
«Брусок» із феритовими сердечниками та срібним екраном вирівнює імпеданс і відсікає позасмугові продукти, знижуючи зворотні інтермодуляції.
Феритовий циркулятор-ізолятор RFTYI
Модель WG2532X-1-100, номінал 150 Вт (смуга 2,3 – 2,7 ГГц).
Стрілка «1 → 2» веде енергію до антени; відбитий сигнал іде у порт 3 з навантаженням 50 Ω, захищаючи транзистор навіть при VSWR ≈ 2 : 1.
Контроль та захист
MCU, термодатчик і шунт струму у нижній частині плати.
Автовідсічення каскаду при T > 90 °C, VSWR > 1,5 або надструмі > 5,5 А (зелений LED гасне, червоний спалахує).
Окремий білий провід EN/FAULT можна вивести опціонально.
Фільтрація живлення
LC-фільтр: дросель 47 µH + конденсатор 47 µF / 50 V прибирають імпульсні шуми від бортової мережі.
Струм споживання під навантаженням — ≤ 5,2 А @ 28 V.
Якість монтажу
Срібний припій, мінімум флюсу, усі теплові «містки» стягнуті нержавіючими гвинтами.
Друкована плата лакована для захисту від вологості та пилу.
Подаємо 28 V на червоний (+) та чорний (–) дроти.
Під’єднуємо еквівалент 50 Ω — бачимо 47 ± 1 dBm (≈ 50 Вт).
Знімаємо навантаження — модуль миттєво переходить у захист, що підтверджує коректну роботу циркулятора й контролера.
GaN-HEMT + циркулятор RFTYI 150 Вт — ті самі компоненти ставлять у військових передавачах; ресурс > 10 000 год при нормальному охолодженні.
Кожен екземпляр проходить заводовий прогрів і наш стендовий тест на повній потужності.
Багаторівнева електронна та апаратна захищеність робить підсилювач «неубиваним» у реальних бойових умовах.
Titan-GaN 2400 – 2550 МГц — професійний 50-ватний модуль із повноцінним ізолятором, контролем і запасом міцності — надійне серце вашої РЕБ-системи.
