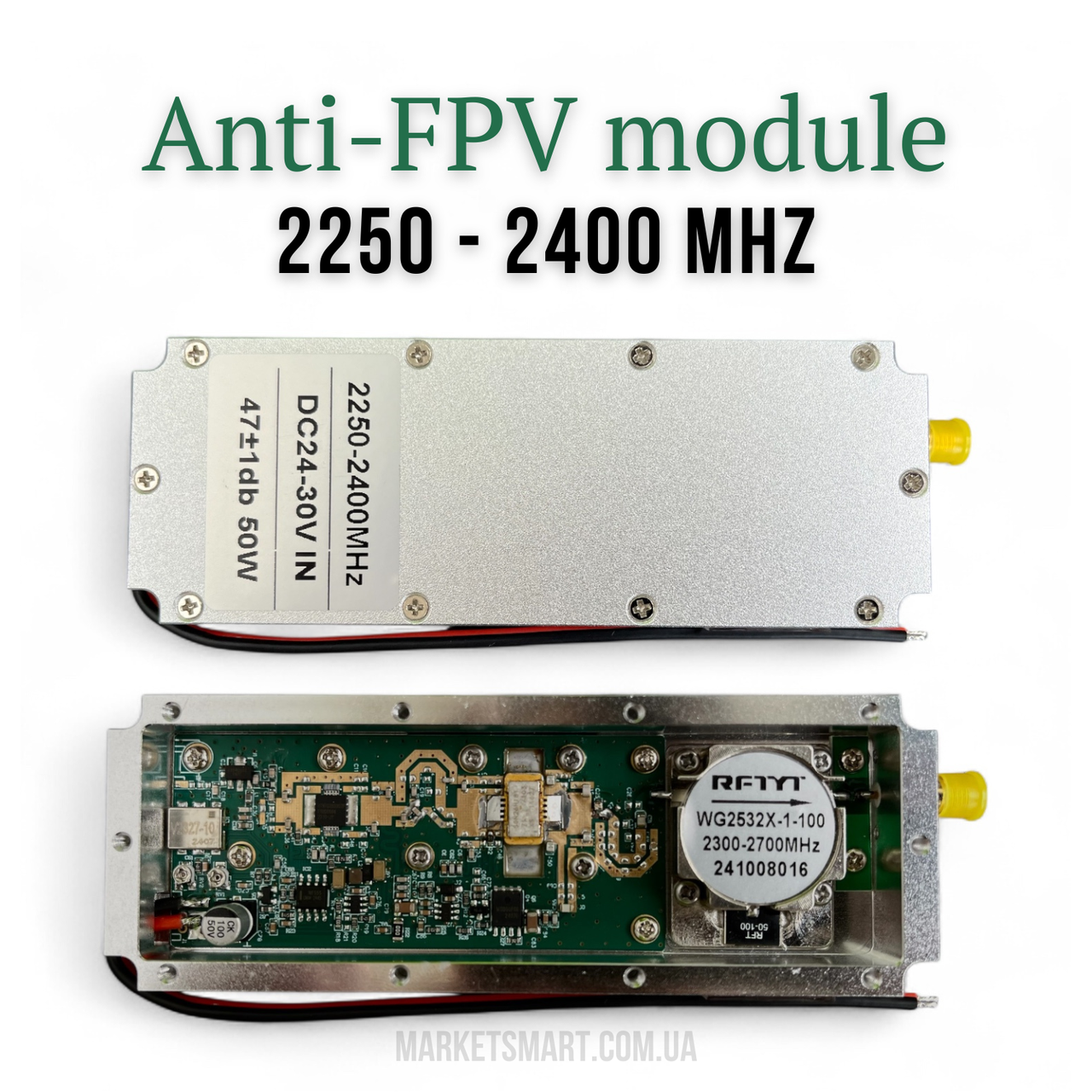

Модуль придушення FPV Titan-GaN 50 Вт • 2250 – 2400 МГц
Компактний RF-підсилювач 47 dBm (≈ 50 Вт) для польових РЕБ-комплексів. Працює у смузі 2250–2400 МГц, живиться від 24–30 V DC, має GaN-HEMT каскад із ККД ≈ 55 %, феритовий циркулятор RFTYI 150 Вт і повний набір автозахистів. Корпус 125 × 45 × 20 мм (320 г) одночасно слугує радіатором; модуль упевнено витримує пил, вібрацію та температури –40 … +70 °C і легко інтегрується в рюкзачні чи стаціонарні джамери.
| Параметр | Значення |
|---|---|
| Робоча смуга | 2250 – 2400 МГц |
| Вихідна потужність | 47 ± 1 dBm ≈ 50 Вт |
| Роз’єм / ізоляція | SMA-female + феритовий циркулятор RFTYI 150 Вт |
| ККД @ 28 V | ≈ 55 % (GaN-HEMT) |
| Захисти | VSWR, T > 90 °C, надструм |
| Живлення | 24–30 V DC, I ≤ 5,2 A |
| Габарити / маса | 125 × 45 × 20 мм / 0,32 кг |
| GaN | LDMOS |
|---|---|
| > 50 % ККД при 28 V → менше тепла, менший радіатор | 35–40 % ККД, зайва вага та обдув |
| Витримує вищі напруги та температури | Чутливий до перенапруги й перегріву |
| Компактні чіпи → модуль легший на 20–30 % | Більші корпуси, важчий керамічний фланець |
| Стабільне посилення на високих частотах (до 6 ГГц) | Ефективність різко падає після 3 ГГц |
| Краще переносить короткочасний VSWR | Часто «вигорає» при розузгодженні антени |
Підсумок: GaN-транзистори дають ту ж потужність у менших габаритах, менше гріються й надійніше працюють у польових умовах, де ідеальний КСВ не гарантований.

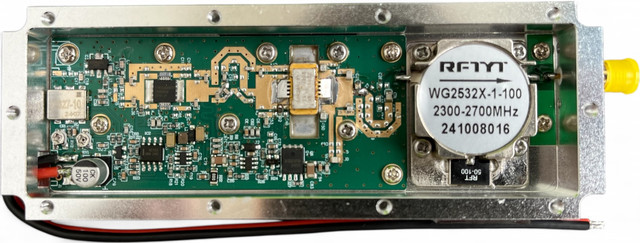

Фланцевий транзистор S9N26H181-70 (паспорт ≈ 60 Вт) працює з комфортним запасом.
Прикручений через термопрокладку безпосередньо до 4-мм корпуса-радіатора.
Два QFN-підсилювачі на +30 dBm формують рівну АЧХ у смузі 150 МГц.
Узгодження — мікросмужки + керамічні SMD та індуктивна «червона» дротинка, що мінімізує втрати.
Феритовий «брусок» вирівнює імпеданс і пригнічує позасмугові гармоніки.
WG2532X-1-100, номінал 150 Вт (2,3–2,7 ГГц).
Стрілка «1 → 2» — вихід до антени; відбиття скидається в порт 3 із навантаженням 50 Ω (захист при VSWR ≈ 2 : 1).
MCU + термодатчик + шунт струму.
Автоматика вимикає каскад при T > 90 °C, VSWR > 1,5 чи I > 5,5 A (зелений LED гасне, червоний спалахує).
LC-фільтр (47 µH + 47 µF/50 V) відсікає імпульсний шум.
Робота 24–30 V DC, споживання ≤ 5,2 A.
Срібний припій, мінімум флюсу; теплові «містки» стягнуті нержавіючими гвинтами.
Плата лакована — захист від вологи й пилу.
Подаємо 28 V на червоний (+) та чорний (–) дроти.
Під’єднуємо еквівалент 50 Ω — бачимо 47 ± 1 dBm (≈ 50 Вт).
Знімаємо навантаження — модуль одразу стає в захист, підтверджуючи роботу циркулятора й контролера.
GaN-HEMT + RFTYI 150 Вт — ті самі компоненти ставлять у військових передавачах; ресурс > 10 000 год при нормальному охолодженні.
Кожен екземпляр проходить заводовий прогрів і стендовий тест на повній потужності.
Багаторівневий захист робить підсилювач «неубиваним» у бойових умовах.
Titan-GaN 2250 – 2400 МГц — професійний 50-ватний модуль із повноцінним ізолятором, контролем і запасом міцності — надійне серце вашої РЕБ-системи.
