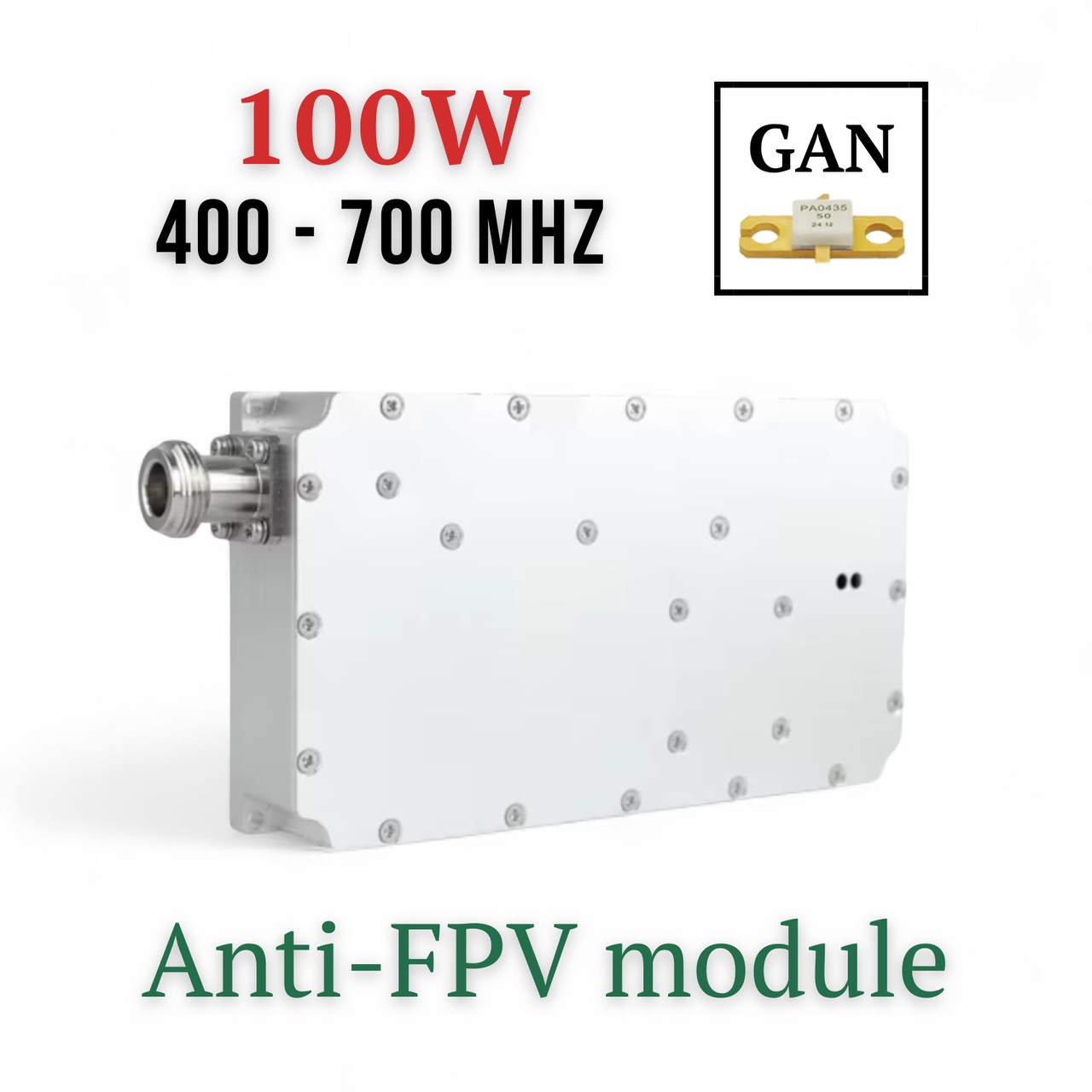

Модуль перешкод FPV GaN 100 Вт 400–700 МГц | N-Type | Широкосмуговий підсилювач РЕБ
14 800 ₴
- Немає в наявності
- Код: M501
- +380 (99) 649-69-67Додатковий
Широкосмуговий модуль перешкод 400–700 МГц / 100 Вт (GaN, ревізія 2025)
Ключовий елемент мобільних та стаціонарних РЕБ-систем, що пригнічує канали телеметрії, керування та передачі відео у всьому діапазоні 400–700 МГц. Побудований на сучасному GaN-транзисторі, модуль забезпечує 100 Вт вихідної шумової потужності при компактних габаритах і підтримує дистанційний моніторинг.
-
100 Вт (50 дБм) по всій 300-МГц смузі без провалів (±2 дБ).
-
GaN-транзистор у фланцевому корпусі → вдвічі більша щільність потужності порівняно з LDMOS.
-
Вбудовані захисти: Temp Alarm 85 °C, VSWR Alarm, OCP.
-
Інтерфейси логічного керування EN / TEMP_AL / VSWR_AL (3,3 В).
-
N-Type female на виході – до 150 Вт без надмірних втрат.
-
Вхідний Π-фільтр та дроселі 47 µH придушують завади на шині 28 В.
Що всередині
-
GaN-фланець TGC0xxx/W03 (55 дБм при 50 В) + темплатова плита з термопрокладкою.
-
Тришарова плата керування на STM-контролері, окремий DC-DC 28 → 5/12 В.
-
Опційний вихідний ізолятор H254-1 (≥20 дБ ізоляції) змонтований безпосередньо біля роз’єма.
-
LED-“світлофор” індикації: живлення / перегрів / відбиття.
Технічні характеристики
-
Частотний діапазон: 400–700 МГц
-
Номінальна потужність: 100 Вт
-
Напруга живлення: 24–30 В DC, струм 6,9 А @ 28 В
-
ККД: ≈ 40 %
-
КСВ виходу: ≤ 2 : 1
-
Габарити: 157 × 80 × 30 мм, маса ≈ 450 г
-
Робочі температури: –20 … +65 °C (радіатор ≤ 0,15 °C/Вт)
УВАГА!
-
Заборонено вмикати модуль без під’єднаної антени або еквівалентного навантаження/атенюатора потрібної потужності.
-
Перевірка й налаштування виконуються лише на спеціалізованому обладнанні та підготовленими фахівцями.
-
Дотримуйтеся вимог до живлення та охолодження; не навантажуйте роз’єми механічно.
Гарантія не поширюється на: увімкнення без навантаження; роботу з неправильно підібраною/пошкодженою антенно‑кабельною системою; помилки підключення або перевищення параметрів живлення; відсутність/недостатнє охолодження; механічні пошкодження та сліди втручання.
- Ціна: 14 800 ₴
