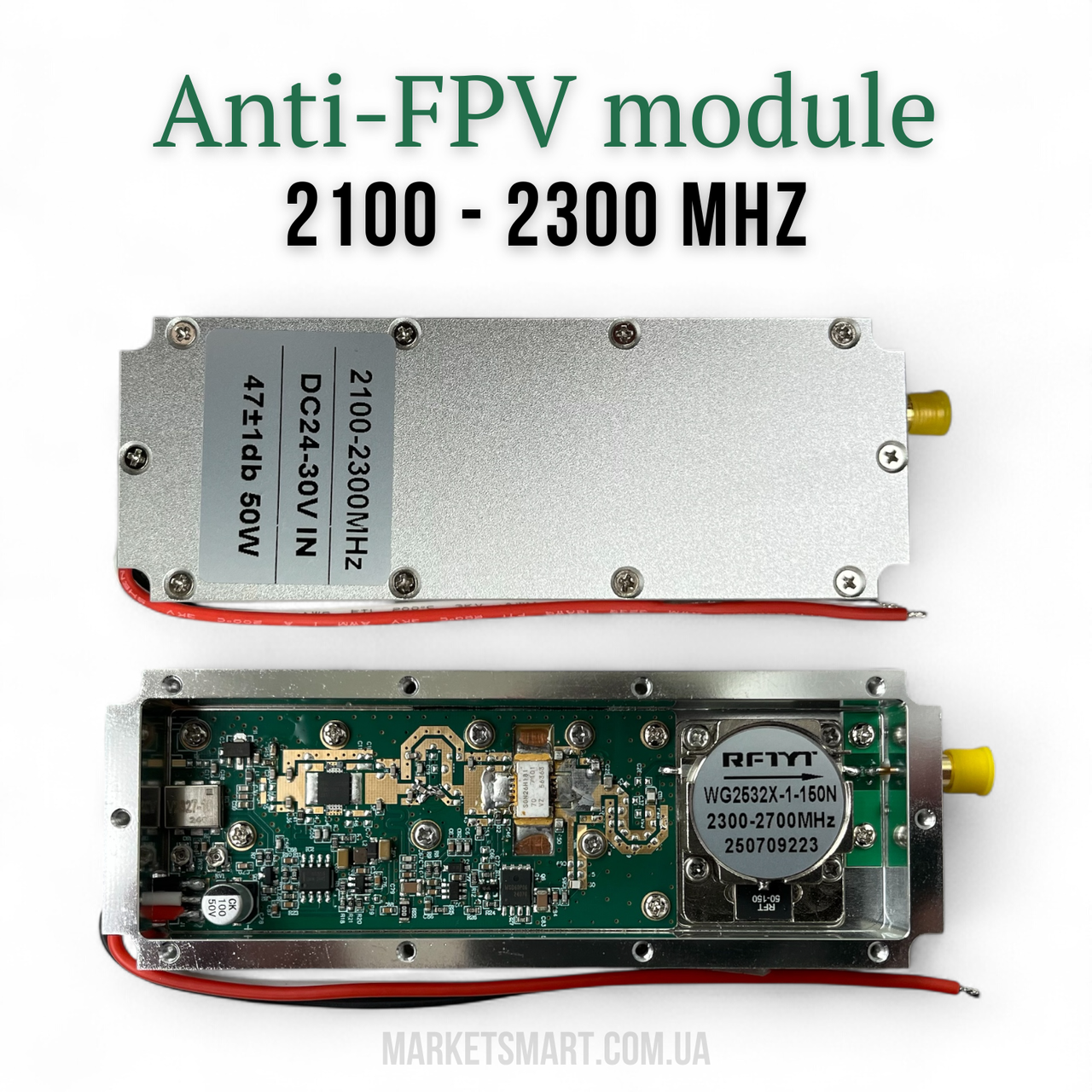

Модуль створення радіоперешкод у діапазоні 2100–2300 МГц із вихідною потужністю ≈50 Вт, побудований на GaN-компонентах (нітрид галію). Висока ефективність GaN забезпечує стабільну роботу, нижчі тепловтрати й компактні габарити — зручно для портативних і стаціонарних комплексів.
GaN (Gallium Nitride) — напівпровідниковий матеріал із кращими електричними властивостями, ніж традиційний кремній (Si):
працює на вищих частотах;
забезпечує більшу вихідну потужність;
має менші втрати тепла;
дозволяє робити модулі компактнішими та легшими.
збільшити ефективну дальність/щільність перешкод;
стабільно працювати в «гарячих» діапазонах (2.1–2.3 ГГц тощо);
зменшити розміри й вагу вузла;
довше тримати навантаження без перегріву та зі зниженим споживанням.
Смуга частот: 2100–2300 МГц
Вихідна потужність: 47 ±1 dBm (~50 Вт) на виході SMA-female
КСВ (VSWR): ≤ 1.5
Живлення: DC 24–30 V
Струм споживання: ≤ 5.2 A при 47 dBm
ККД @ 28 V: ≈ 55 % (GaN-HEMT)

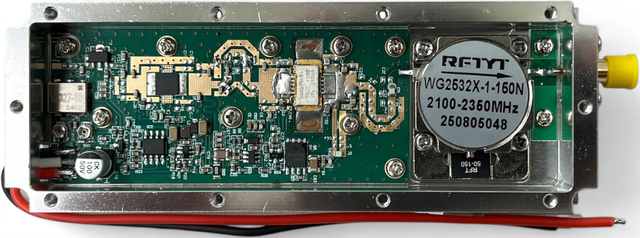

Ізоляція виходу: феритовий циркулятор RFTYI WG2532X-1-150N (паспорт 2.1–2.35 ГГц, 150 Вт)
Захисти: VSWR, перегрів (T > 90 °C), надструм
Габарити / вага: 125 × 61 × 20 мм / ≈ 0.32 кг
🔴 червоний — +24…30 V DC
⚫ чорний — GND
⚪ білий — EN (Enable), вмикання каскаду
Як безпечно перевірити EN
Подайте живлення на червоний/чорний — якщо струм мінімальний і вихід «мовчить», каскад вимкнений.
Коротко подайте +V через 1–10 кΩ на білий провід — модуль увімкнеться (струм зросте).
Якщо модуль працює і без білого дроту, EN внутрішньо підтягнутий до «УВІМК».
Починай із +5 V на EN (через резистор); за потреби піднімай до рівня живлення. Від’ємну напругу на EN не подавати.
Стійка робота в смузі 2.1–2.3 ГГц із повноцінною ізоляцією виходу (циркулятор 150 Вт).
Висока енергоефективність та захист силового каскаду при розузгодженні антени.
Компактний форм-фактор — проста інтеграція в портативні й стаціонарні системи.
Термостійкість: стабільно витримує –40…+70 °C.
Серія роликів офіційних тестів модулів Titan-GaN 50 Вт: вимір потужності, КСВ та спектра.
