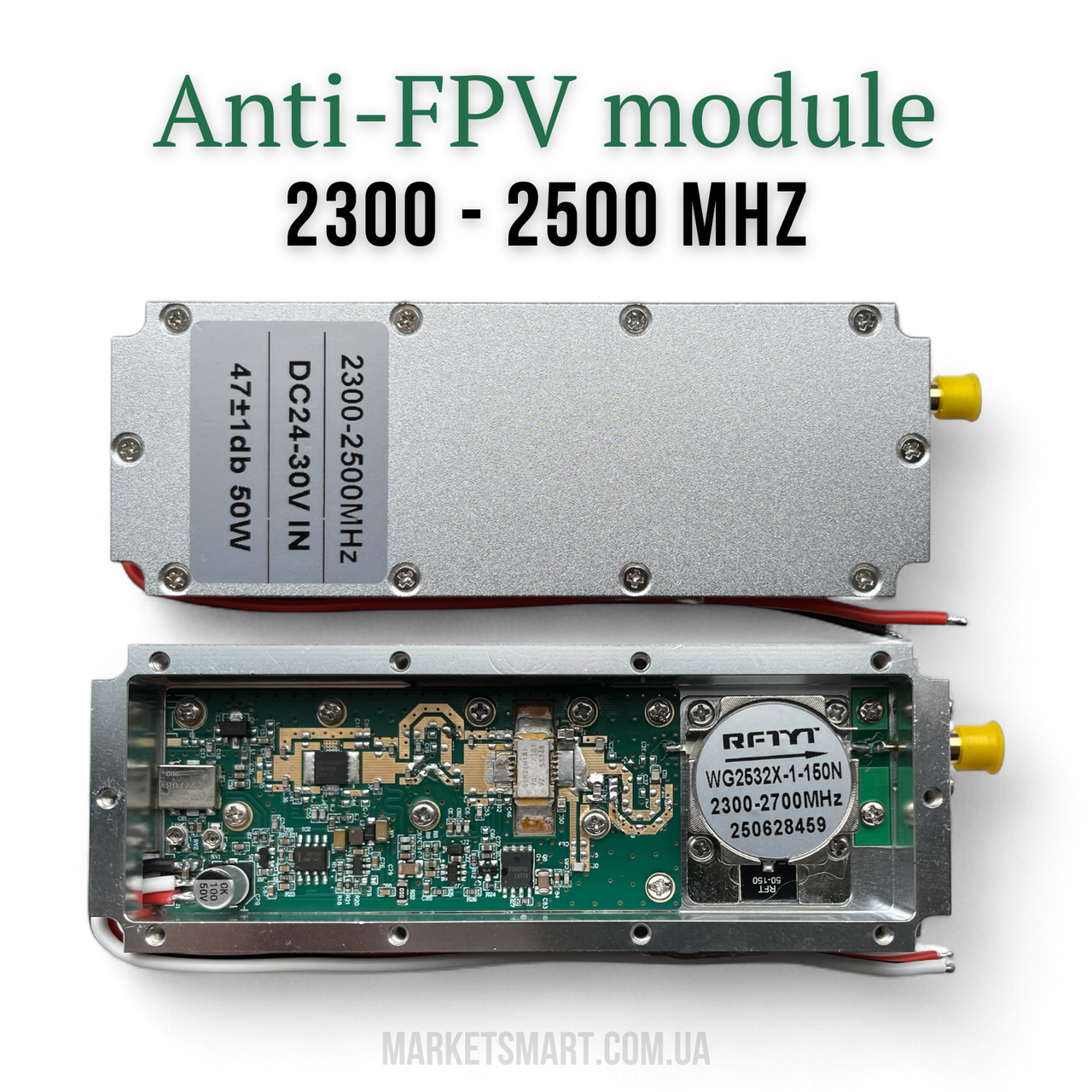

Модуль створення радіоперешкод у діапазоні 2300–2500 МГц із вихідною потужністю ≈50 Вт, побудований на GaN-компонентах (нітрид галію). Оптимізований під «гарячий» сегмент 2.3–2.5 ГГц: рівне посилення по всій смузі, знижені тепловтрати та компактний форм-фактор — зручно як для портативних, так і для стаціонарних комплексів.
GaN (Gallium Nitride) — напівпровідниковий матеріал із кращими електричними властивостями, ніж традиційний кремній (Si):
працює на вищих частотах;
забезпечує більшу вихідну потужність;
має менші втрати тепла;
дозволяє робити модулі компактнішими та легшими.
збільшити ефективну дальність/щільність перешкод;
стабільно працювати в «гарячих» діапазонах (2.1–2.3 ГГц тощо);
зменшити розміри й вагу вузла;
довше тримати навантаження без перегріву та зі зниженим споживанням.
Смуга частот: 2300–2500 МГц
Вихідна потужність: 47 ±1 dBm (~50 Вт) на SMA-female
КСВ (VSWR): ≤ 1.5
Живлення: DC 24–30 V
Струм споживання: ≤ 5.2 A при 47 dBm
ККД @ 28 V: ≈ 55 % (GaN-HEMT)
Ізоляція виходу: феритовий циркулятор 150 Вт
Захисти: VSWR, перегрів (T > 90 °C), надструм
Габарити / вага: 125 × 61 × 20 мм / ≈ 0.32 кг
Примітка: у ревізіях для 2.3–2.5 ГГц під кришкою використовується RF-поглинач, що демпфує внутрішні резонанси на високих частотах — це підвищує стабільність та чистоту спектра.
🔴 червоний — +24…30 V DC
⚫ чорний — GND
⚪ білий — EN (Enable), вмикання каскаду
Як безпечно перевірити EN
Подай живлення на червоний/чорний — якщо струм мінімальний, каскад вимкнений.
Подай +V через 1–10 кΩ на білий — модуль увімкнеться (струм зросте).
Якщо модуль працює без білого дроту, EN внутрішньо підтягнутий до «УВІМК».
Починай із +5 V на EN (через резистор); не подавай від’ємну напругу на EN.
Стабільна робота в 2.3–2.5 ГГц з повноцінною ізоляцією виходу (циркулятор 150 Вт).
Висока енергоефективність GaN і захист силового каскаду при розузгодженні антени.
Компактний, легкий корпус-радіатор — проста інтеграція у портативні та стаціонарні системи.
Термостійкість: стабільна робота у –40…+70 °C.
Серія роликів офіційних тестів модулів Titan-GaN 50 Вт: вимір потужності, КСВ та спектра.
