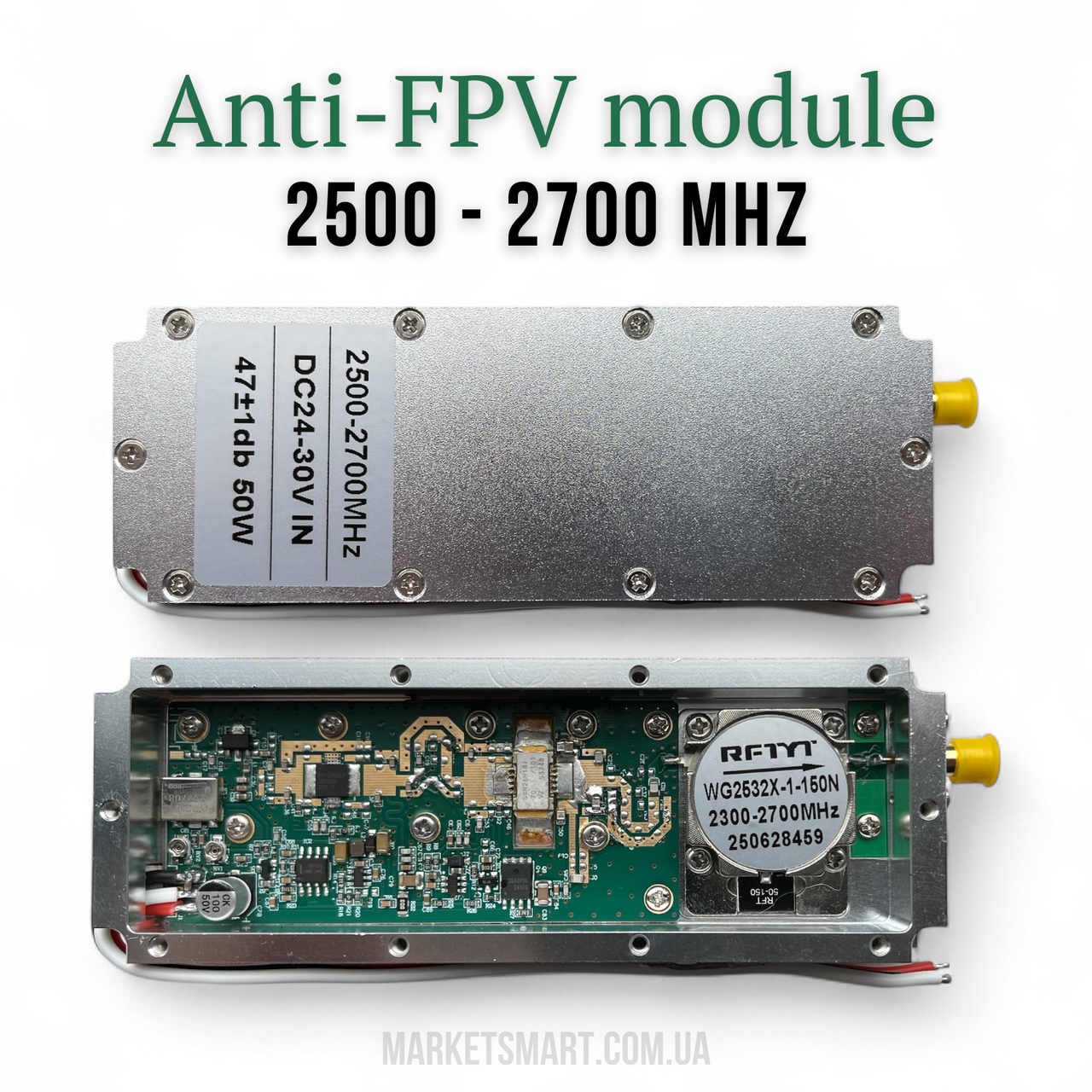

50W антидроновий модуль перешкод Titan-GaN • 2500–2700 МГц (SMA, 24–30 V DC)
Професійний RF-підсилювач для РЕБ-систем у смузі 2.5–2.7 ГГц. Побудований на GaN-HEMT із високим ККД та оснащений феритовим циркулятором RFTYI 150 Вт, що ізолює вихід і захищає каскад під час розузгодження антени. Стабільно видає 47 ± 1 dBm (~50 Вт) на SMA-female при живленні 24–30 V DC, тримає тривалу роботу без перегріву.
GaN (Gallium Nitride) — напівпровідниковий матеріал із кращими електричними властивостями, ніж традиційний кремній (Si):
працює на вищих частотах;
забезпечує більшу вихідну потужність;
має менші втрати тепла;
дозволяє робити модулі компактнішими та легшими.
збільшити ефективну дальність/щільність перешкод;
стабільно працювати в «гарячих» діапазонах (2.1–2.3 ГГц тощо);
зменшити розміри й вагу вузла;
довше тримати навантаження без перегріву та зі зниженим споживанням.
Робоча смуга: 2500–2700 МГц
Вихідна потужність: 47 ± 1 dBm (~50 Вт)
Роз’єм/ізоляція: SMA-female + циркулятор RFTYI WG2532X-1-150N (паспорт 2300–2700 МГц, 150 Вт)
ККД @ 28 V: ≈ 55 % (GaN-HEMT)
Захисти: VSWR, перегрів (T>90 °C), надструм
Живлення: 24–30 V DC, споживання ≤ 5.2 A при 47 dBm
Габарити/маса: 125 × 61 × 20 мм / ≈ 0.32 кг
🔴 червоний — +24…30 V DC
⚫ чорний — GND
⚪ білий (EN) — ввімкнення підсилювача
Порада: почніть із подачі +5 V на EN через 1–10 кΩ; за потреби підніміть до рівня живлення. Не подавайте від’ємну напругу на EN.
Як безпечно перевірити EN
Подай живлення на червоний/чорний — якщо струм мінімальний, каскад вимкнений.
Подай +V через 1–10 кΩ на білий — модуль увімкнеться (струм зросте).
Якщо модуль працює без білого дроту, EN внутрішньо підтягнутий до «УВІМК».
Починай із +5 V на EN (через резистор); не подавай від’ємну напругу на EN.

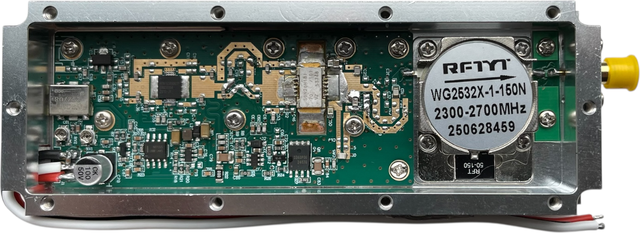

Силовий каскад GaN-HEMT 50 Вт на керамічному фланці з запасом по потужності.
Драйверний етап у QFN, узгодження мікросмужками + індуктивності (мідні спіралі) для рівної АЧХ у 2.5–2.7 ГГц.
Смуговий фільтр/резонатор біля вихідного транзистора — підрівнює посилення та пригнічує позасмугові продукти.
Феритовий циркулятор RFTYI 150 Вт — приймає відбиту хвилю на навантаження 50–100 Ω та розвантажує підсилювач.
Контроль і захист: MCU, термодатчик, шунт струму; при аварійних станах каскад вимикається.
Стабільна робота в 2.5–2.7 ГГц з повноцінною ізоляцією виходу (циркулятор 150 Вт).
Висока енергоефективність GaN і захист силового каскаду при розузгодженні антени.
Компактний, легкий корпус-радіатор — проста інтеграція у портативні та стаціонарні системи.
Термостійкість: стабільна робота у –40…+70 °C.
Серія роликів офіційних тестів модулів Titan-GaN 50 Вт: вимір потужності, КСВ та спектра.
