Модуль перешкод FPV Lora GaN 65 Вт (2500–2700 МГц) • ARM-контролер • циркулятор • SMA-вихід — підсилювач для РЕБ-систем

Професійний RF-підсилювач для РЕБ-систем у смузі 2.5–2.7 ГГц. GaN-каскад під керуванням цифрового ARM-контролера забезпечує стабільну вихідну потужність 65-70 Вт, м’який старт і захисти від перегріву, перевантаження та розузгодження. На виході встановлено великий феритовий циркулятор 150 Вт (паспорт 2.3–2.7 ГГц), який відводить відбиту потужність у навантаження — каскад не «бачить» жорсткого КСХ навіть під час експериментів. Алюмінієвий корпус працює як радіатор і спрощує монтаж.

Ключові параметри

• Діапазон роботи: 2500–2700 МГц

• Вихідна потужність: 48 ± 0.5 dBm (типово ~65 Вт)

• Роз’єм RF: SMA-female

• Живлення: 24…30 V DC (номінал 28 V)

• Споживання струму: типово 4.5…5.5 A @ 28 V

• ККД: до ~55 % (GaN-HEMT)

• Захисти (керуються MCU): VSWR/розузгодження, перегрів, надструм, понижена/підвищена напруга, soft-start

• Циркулятор (ізолятор): NE20ZH2.6DX 2300–2700 МГц, номінал 100–150 Вт, порт 3 на еквівалент 50–100 Ω

• Розміри корпусу: 140 × 38 × 19 мм

• Маса: ~210 г (звично 190–230 г залежно від ревізії)

• Робочі температури: –40…+70 °C (з належним охолодженням)

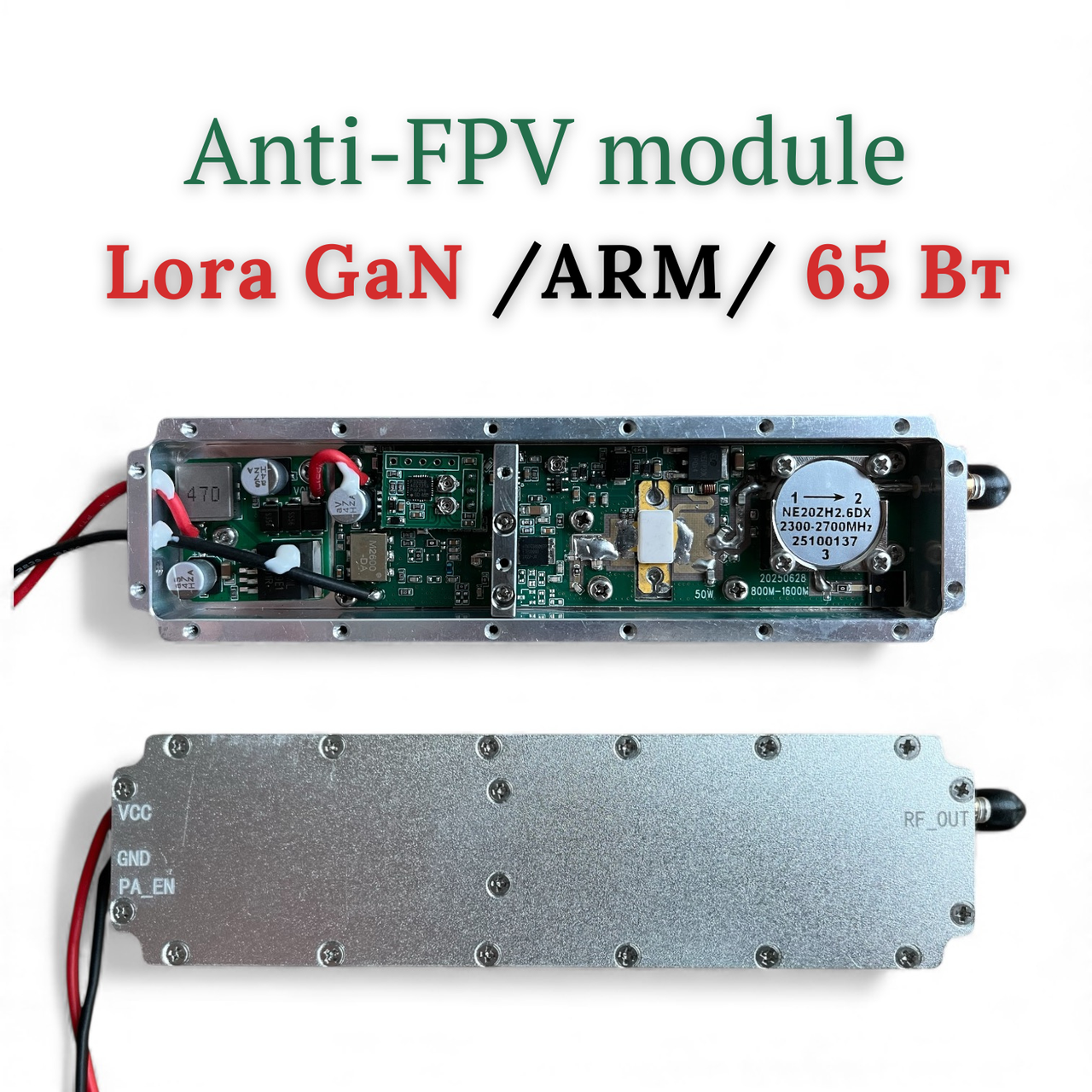

Що всередині (по вузлах)

1) Контроль і захист (плата MCU ARM/STM).
Мікроконтролер керує зсувом і режимом GaN-транзистора, відстежує температуру та струм, реалізує soft-start і відсічення при аварійних станах. На платі — два підлаштування (калібрування підсилення/зсуву), силова обв’язка, датчики.

2) Силовий каскад GaN-HEMT (≈ 65 Вт).
Керамічний фланцевий транзистор на тепловій підкладці. Робочий запас по потужності дозволяє утримувати 48 dBm без «просідань» у всій смузі 2.5–2.7 ГГц.

3) Вихідний тракт + смуговий контур.
Мікросмужки/резонатор вирівнюють АЧХ у середині смуги й пригнічують позасмугові продукти.

4) Великий феритовий циркулятор-ізолятор.
Модель NE20ZH2.6DX (2300–2700 МГц) із заводським навантаженням на порті 3. Він «з’їдає» відбиту енергію при поганому КСХ і захищає транзистор.

5) Живлення й фільтрація.
Вхідний LC-фільтр (дросель 47 µH + електроліти 35–50 V), шунти по живленню, широкі мідні шини. Модуль автоувімкнений — окремої лінії EN зазвичай немає.

Підключення

• Червоний — +24…30 V DC (рекомендовано 28 V)

• Чорний — GND

• RF-вихід — SMA-female → антена/еквівалент 50 Ω

У більшості ревізій ця серія без білого дроту EN — модуль стартує одразу після подачі живлення (soft-start керується MCU). Якщо у вашій версії присутній білий провід — це EN, підтягуйте до «плюса» через 1–10 кΩ.

Рекомендації з безпеки

1. Спершу під’єднай еквівалент 50 Ω / 100 Вт або антену з добрим КСХ, потім подавай живлення.

2. Не вмикай «на холостому ходу». Циркулятор допомагає, але навантаження має бути завжди.

3. Тримай корпус на радіаторі/металевій плиті; не заклеюй теплопровідні ділянки.

4. Нормальний режим: 28 V і до ~5 A під навантаженням — це ок для 65 Вт.

5. Якщо спрацював захист (падіння потужності/«тиша») — зняти живлення, дати охолонути, перевірити КСХ і контакт.
